農田灌溉智能取水控制系統（機井灌溉IC卡預付費系統）組成：
農田灌溉智能取水控制系統由計算機（服務器）、管理機、農田灌溉智能取水控制器（取水計量一體機）、流量計、IC卡、無線傳輸網絡等組成。在每個區域（村、 組）所管轄的機井旁邊都安裝一臺農田灌溉智能取水控制器（取水計量一體機），每個農戶發一張機井灌溉射頻卡，每個村配置一臺計算機，負責和本村安裝的農田 灌溉智能取水控制器（取水計量一體機）通過無線方式通訊，讀取各控制器的數據，包括各機井的總用電量、總取水量、年取水量、瞬時流量、當前水位以及箱門開關狀態、供電狀態、用戶余額狀態、遙控狀態、電表工作狀態等，同時把相關數據通過無線GPRS方式上報到省廳地下水超采綜合治理試點項目信息監控管理系統 數據中心，還可為本區域農戶的IC卡充值，農戶在澆地前必須先持IC卡充值，然后刷卡澆地，澆地完成后再次刷卡即可關閉水泵，取走卡內余額，在本次澆地過 程中用了多少電（水）費，就自動從農戶卡內扣除多少，卡內余額用完，自動停泵，一臺農田灌溉智能取水控制器可以供多個農戶（輪流）使用。農田灌溉智能取水 控制系統為農業灌溉用水的監測管理、收費提供了現代化的手段，徹底改變了以往落后的管理方式，也徹底改變了農戶的用水觀念，還可以有效保證計劃用水、節約 用水目標的實現，具有良好的社會效益和經濟效益。
農田灌溉智能取水控制器（機井灌溉IC卡預付費系統）基本原理：
控 制器可以選擇多種收費方式（計水、計電、水電雙計、計時），每臺控制器都有自己的設備地址（由區域編號和機井編號組成），用戶持卡刷卡澆地，控制器能夠自 動計量并顯示機井的總用電量、機井的總取水量、年取水量、瞬時流量、當前水位以及箱門開關狀態、供電狀態、用戶余額狀態、遙控狀態、電表工作狀態等，還可 擴展監測水泵三相電流電壓、土壤水分、管道壓力等。用戶卡號由區域編號和用戶編號組成，第一次刷卡打開水泵，同時卡內數據轉移到控制器上，而且控制器自動 把用戶的刷卡開泵信息通過無線方式上報給計算機，第二次刷卡關閉水泵，同時取走數據（即控制器上的計量數據轉移到用戶卡內），而且控制器自動把用戶的刷卡 關泵信息通過無線方式上報給計算機，用戶刷卡開關泵時形成的刷卡記錄自動存儲在控制器內，便于丟卡用戶查詢數據，補卡使用。當控制器上的余額遞減到0時， 自動停泵，用戶需再次刷卡取走數據，其它用戶才能繼續用水。只有用戶卡內的區域編號與控制器內的區域編號相同時，才可能打開水泵。為使用戶卡只能在本區域 使用，只要把每個區域安裝的農田灌溉智能取水控制器的區域編號設置不同，即可實現一個區域內的用戶卡只能在本區域刷卡用水，不能到另一個區域用水。當發生 故障（或報警）時，控制器主動把故障（或報警）信息上報給遠方計算機。當水井的年取水量超過所設的開采量時，農田灌溉智能取水控制器自動控制停泵。控制器 具有定時上報功能，定時上報間隔可以設置。
農田灌溉智能取水控制器（機井灌溉IC卡預付費系統）基本功能：
1、 語音提示功能
當用戶刷卡（第一次劃卡）和取卡時（第二次劃卡），語音提示卡內剩余金額、打開出水口等信息。
2、 用戶卡內余額為0，自動停泵功能
當用戶卡內余額為0時，自動停泵，停止供水，用戶須再次刷卡取走數據后充值，才能繼續用水。
3、 一機多卡功能
一臺農田灌溉智能取水控制器可以供多個用戶卡（輪流）使用。
4、 不同區域（村、組）的IC 卡不能相互使用，一個區域的用戶卡只能在本區域使
用，不能到另一個區域使用。
5、 多種收費方式
可選擇多種收費方式：計水、計電、水電雙計、計時。
6、 可擴展監測管道壓力，還可監測水泵三相電流、三相電壓、土壤水分、土壤溫度等。
7、 能存貯最近2000個用戶的刷卡用水信息
農田灌溉智能取水控制器能自動存貯最近2000個用戶的刷卡信息，便于用戶在本地查詢、補卡以及供遠方計算機讀取。
8、遠程監控功能
計算機可以遠程監控每眼機井的總出水量、總用電量、年取水量、瞬時流量、水位、水泵運行狀態、電源供電狀態、箱門狀態、機井開采狀態以及用戶用水情況等，還可擴展監測管道壓力、水泵的三相電流、三相電壓、土壤水分、土壤溫度等。
9、用戶刷卡主動上報
用戶在刷卡（開泵）和取卡（關泵）時，農田灌溉智能取水控制器自動上報該用戶的灌溉信息。
10、故障報警及報警處理
當電表或遠傳水表、流量計發生故障時主動上報，當箱門被非正常打開或箱門關閉時主動上報，并帶有語音報警提示，系統收到報警信息后，可以用短信或電話的方式通知機井的相關管理人員。
11、帶有遠程遙控水泵啟停功能
12、具有年取水量超限報警功能
當機井的年取水量超過所設的年取水量報警上限時，農田灌溉智能取水控制器主動把報警信息發送給遠方計算機。
13、具有超開采量自動停泵功能
當機井的年取水量超過所設的開采量時，農田灌溉智能取水控制器自動控制停泵，防止過量用水，同時提示‘年取水量超標停泵’，而且農田灌溉智能取水控制器主動把開采量超標信息發送給遠方計算機。
14、用戶卡內余額不足報警功能
用戶在用水時，如果剩余金額小于設定的報警下限時，控制器會自動發出語音報警，提示用戶卡內余額不足，需要及充值。
15、具有定時上報功能
根據所設置的定時上報間隔，農田灌溉智能取水控制器定時上報機井的累計取水量、累計用電量、年取水量、瞬時流量、水位等相關數據。
16、只有刷管理員開箱卡后，打開機箱時不報警，否則屬于非法打開機箱，自動報警。
17、斷電數據不丟失功能
用戶在使用時，如果突然斷電，控制器內的數據不會丟失，來電后用戶可以繼續使用。
18、完善的電磁兼容性設計
完善的電磁兼容性設計和電源電路設計，具有極強的電磁兼容性和極寬的電源工作范圍，適合沒有零線的現場。
19、防雷擊保護功能
具有防雷擊保護功能，能確保在雷雨季節，控制器能安全運行
20、具有缺相保護功能和過載保護功能，當三相中某一相缺相時，自動跳閘斷電；當用電負荷超過最大允許功率時，自動跳閘斷電。
21、設備自檢和故障診斷
取水計量一體機具備設備自檢和遠程故障診斷功能，包括監測計量設備、控制設備、刷卡器、遠程通訊設備、供電設備等，在設備出現故障時自動監測故障，對影響安全的設備具備自鎖閉功能，并及時上報告警。
22、備用電源自動切換
取水計量一體機配備備用電源，在外部電源停電狀態下，保證監測設備和通訊設備能夠正常運行3個月時間。外部電源有電狀態下自動對備用電源充電，外部電源斷電時備用電源能夠自動切換。
農田灌溉智能取水控制器（機井灌溉IC卡預付費系統）的主要技術參數：
（1）監測要素：瞬時取水水量、累計取水量、取水用電量，及工作狀態；
（2）監測方式：在線自動監測；
（3）監測頻次：實時采集；
（4）信息存儲：保存數據應不少于10000條記錄；
（5）局域無線網絡：采用自組網模式，無線電發射設備符合《河北省無線電管理規定》（2002年9月24日河北省人民政府令第16號修訂），傳輸距離滿足實際需求；
（6）遠程傳輸通訊信道：GPRS/Internet；IP地址為固定IP（由河北省地下水超采綜合治理試點項目信息監控管理系統數據管理中心另行通知）；
（7）鏈路傳輸模式：自報/遙測式。報送時段間隔：機泵工作時為時報送；機泵無工作時為日報送，日報送時間為上午8時；
（8）電源電壓：AC380V（三相三線制）；
（9）功率范圍：7.5-37kw；功率大于13kw時應配備軟啟動設備；
（10）工作環境：環境溫度：-25～55℃，環境濕度：HP≥90%，無凝露；
（11）備用電源：免維護高能蓄電池，浮充供電，電源容量滿足斷電情況下保證監測設備和通訊設備連續正常工作3個月；
（12）IC卡控制：射頻儲存卡，讀卡距離：＞2厘米，讀卡時間：＜2 秒。
|

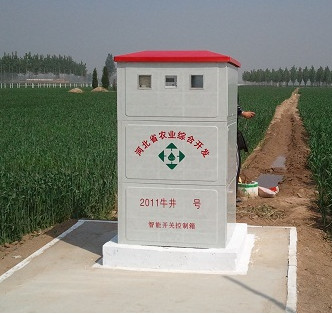

智能井房
|
IC卡預付費機井控制箱
|
型號:
智能機井房：DYUF
智能控制箱：DYUS
可以選擇5種型號的收費控制器，分別對應不同的收費方式：
（1）DY101-計電型，按照電量收費，需外接三相三線電子式電能表。
（2）DY102-計流量型，按照水量、油量、氣量收費，需外接遠傳流量計。
（3）DY103-計時型，按照時間收費，不需電表或水表。
（4）DY104-電水轉換型，把電量轉換成水量，按照水量收費，需外接電能表。
（5）DY105-水電計量型，水量和電量同時計量，按照電量（或水量）收費，需外接電能表和遠傳水表，帶有通訊接口，可以連接GPRS模塊，實現計算機遠程監控，還可擴展監測水位、水質等參數
備用電源：有1 無2
無線遠傳：有1 無2
卡類型：一機多卡1 一機一卡2
計量流量計：A電磁流量計 B超聲波流量計 C脈沖水表 D其他
計量電表：A簡易型 B智能型
電壓測量：有1 無2
管道壓力：有1 無2
充值方式：充值機1、充值系統2
監控軟件：簡易型1 功能型2
服務器： A托管 B自建
